Антивібраційна техніка та вирівнювання машин
Компанія EKKON заснована у 2007 році й відтоді є представником BILZ Vibration Technology у Польщі та країнах Балтії. Діяльність охоплює техніку гасіння коливань і вібрацій у промисловості, лабораторіях та будівництві. Ми консультуємо як щодо стандартних проєктів, так і щодо спеціальних та дослідних конструкцій. В асортименті є антивібраційні мати, установчі елементи та машинні регулювальні опори, а також системи пневматичних подушок з електронним керуванням. Найрозвиненішу групу утворюють активні пневматичні системи з контролерами автоматичного підтримання рівня, механічними або електронними.
Машинні пневматичні віброізолятори для верстатів
Машинні віброізолятори обмежують передавання коливань від машини на підлогу та конструкцію цеху — а також у зворотному напрямку, з довкілля на машину. У промисловому виробництві виправдовують себе пневматичні віброізолятори: пневматичні подушки, пневматичні сильфони та антивібраційні пневматичні демпфери.
При верстатах з ЧПК із високою динамікою роботи гумових віброізоляторів або тарілчастих чашкових віброізоляторів часто недостатньо. Лише пневматичні ізолятори з автоматичним вирівнюванням зберігають геометрію машини незалежно від зміни навантаження. Для легших застосувань залишаються гумові віброізолятори, гумові амортизатори та антивібраційні опори.
Антивібраційні мати під машини та антивібраційні підкладки
Антивібраційні мати — найпростіше розв’язання проблеми передавання коливань на основу. Гумові антивібраційні мати під машини та гумова плита SBR виправдовують себе під гідравлічними та кривошипними пресами, де найважливіша стійкість до ударів.
Антивібраційні підкладки, антивібраційні та еластомерні пади застосовують точково — під ексцентрикові преси, пакувальні машини та вирубні верстати. Антивібраційні плити BILZ виготовлені з міцних еластомерних конгломератів, стійких до механічних навантажень і дії хімікатів; вони слугують також гумовими антивібраційними підкладами та прокладками у сталевих конструкціях.
Машинні регулювальні опори та установчі вирівнювальні клини
Встановлення машин потребує одночасного вирівнювання та відсікання коливань. Машинні регулювальні опори — гойдливі опори, регулювальні опори для машин та антивібраційні машинні опори з еластомерним матом — виконують обидві функції водночас.
Установчі вирівнювальні клини BILZ, відомі також як установчі клини для машин або нівелювальні клини, дозволяють точно вирівнювати верстати та виконувати вирівнювання верстатів з ЧПК із регулюванням робочої висоти. Рішення захищає одночасно машину і конструкцію цеху, а у відділах контролю якості QM та технічного обслуговування дає повторюваність обробки й довший строк служби інструменту.
Оптичний антивібраційний стіл і ваговий лабораторний стіл
У фізиці твердого тіла, молекулярній біології та інтерферометрії навіть коливання порядку мікрометрів псують вимірювання. Лабораторні антивібраційні столи з гранітною стільницею та оптичні антивібраційні столи — оптична плита, оптичний breadboard та оптичні плити Honeycomb — ізолюють робоче місце від коливань будівлі.
Ваговий лабораторний стіл застосовують під прецизійні ваги, а оптичний антивібраційний стіл — під мікроскопи та електронний мікроскоп. Там, де немає місця для повнорозмірного столу, виправдовують себе настільні антивібраційні платформи та антивібраційні основи з повітряними подушками.
Активні антивібраційні системи
Активні антивібраційні системи вимірюють коливання давачами й компенсують їх у реальному часі, а не лише гасять. Контролер вібрацій обробляє сигнал і керує приводами, завдяки чому активні віброізолятори ефективно працюють і в діапазоні низьких частот, де пасивні системи втрачають дієвість.
Активні антивібраційні системи застосовують у нанотехнологіях, електронній мікроскопії та вимірювальних приміщеннях, а випробувальні антивібраційні стенди типу shaker — на дослідницьких стендах на міцність.
Віброізоляція блочних фундаментів
Коли машина створює коливання великої енергії — молоти, преси, гідропульсатори — недостатньо захистити саму машину. Віброізоляція фундаментів полягає у відокремленні блочного фундаменту від навколишнього ґрунту шаром пружних елементів.
Віброізолювальні блочні фундаменти виконують із застосуванням віброізолювальних матів і плит, а за найвищих вимог — пневматичних подушок. Ізоляція коливань фундаментів захищає сусідні вимірювальні машини та конструкцію будівлі. На виробничих підприємствах QM це нерідко єдиний спосіб розмістити динамічні й прецизійні машини в одному цеху.
Фіксатори для машин як клинові башмаки
Фіксатори для машин, що їх називають також фіксами або клиновими башмаками, кріплять машину до підлоги без анкерування. Вирівнювальні башмаки поєднують функцію затискача та вирівнювального елемента — машину можна переставити без порушення підлоги, що важливо при частих змінах компонування виробничої лінії.
У прецизійних верстатах фіксатори застосовують разом з антивібраційними опорами: фікс сприймає горизонтальні сили, а опора відсікає коливання. У контролі якості таке рішення дозволяє швидко перенести вимірювальний пост без повторного калібрування геометрії.
Координатно-вимірювальні машини 3D — антивібраційна система в метрології
Координатно-вимірювальна машина 3D та оптичний сканер потребують стабільніших умов, ніж будь-який верстат. При машинах Zeiss, Mitutoyo, Hexagon, Trimek, Renishaw чи Keyence гумовий або пружинний віброізолятор зазвичай не відповідає очікуванням — потрібна антивібраційна система на пневматиці, з пневматичними подушками та демпферами як активними елементами.
Метрологія і контроль якості на виробничому підприємстві — галузь, де в нас найбільше реалізацій. Системи зниження вібрацій під вимірювальними машинами Mitutoyo та Zeiss працюють у вимірювальних лабораторіях і відділах технічного обслуговування.
BILZ Vibration Technology AG — німецька сімейна компанія, заснована 1985 року, зі штаб-квартирою в Леонберзі під Штутгартом. Вона є лідером ринку в галузі антивібраційної техніки та встановлення машин: розробка, конструювання, виробництво і монтаж повністю виконуються в Німеччині.
До асортименту входять антивібраційні підкладки та мати під машини (серії B0–B50), машинні регулювальні опори, установчі вирівнювальні клини серії PK і пневматичні віброізолятори — гумові сильфони FAEBI® та мембранні подушки BiAir®.
Робочий рівень підтримують механічні регулятори MPN та електронні EPPC™, які забезпечують автоматичне вирівнювання машин незалежно від зміни навантаження. Найвище в асортименті стоять активні антивібраційні системи AIS™ та e-stable mini, антивібраційні платформи VITAP®, а також лабораторні антивібраційні столи з гранітною стільницею (LTH) й оптичні антивібраційні столи (LTO).
Рішення BILZ забезпечують понад 90% ефективності гасіння вібрацій, а при антивібраційному встановленні блочних фундаментів знижують коливання ґрунту до тисячі разів. Їх застосовують у метрології та при координатно-вимірювальних машинах 3D, у виробництві напівпровідників, нанотехнологіях, автомобільних випробуваннях, фармацевтиці та медичній техніці.
Прикладова ефективність віброзахисту залежно від використаних матеріалів
Проекти в цій галузі віброзахисту вимагають кожного разу аналізу ситуації для пропонування відповідної концепції, яка майже у кожному випадку є індивідуальним проєктом. Використання відповідних рішень, пов’язаних з ізоляцією вібрацій, можливе завдяки тісній співпраці з відомими виробниками окремих груп продуктів. У пропозиції компанії EKKON є як прості віброзахисні ізолятори, що застосовуються безпосередньо під машинами, так і елементи оснащення лабораторій, такі як активні столи з гранітною поверхнею, оптичні столи та настільні віброзахисні платформи. Галузі застосування цих груп продуктів включають, серед іншого, виробничі машини з високою динамікою роботи, координатно-вимірювальні машини 3D, лабораторну техніку, робототехніку та приміщення для вимірювань контролю якості.
Про компанію
EKKON є представником компанії BILZ Vibration Technology AG — лідера в галузі віброізоляторів та передових пневматичних систем гасіння вібрацій з механічним або електронним керуванням.
У тісній співпраці з конструкторським бюро BILZ ми пропонуємо готові рішення у сфері пасивного та активного гасіння вібрацій: машинні віброізолятори, антивібраційні мати під машини, антивібраційні підкладки, машинні регулювальні опори, установчі вирівнювальні клини та фіксатори для машин.
У лабораторній техніці ми постачаємо вагові лабораторні столи, оптичні антивібраційні столи та активні антивібраційні системи — що застосовуються під електронні мікроскопи, прецизійні ваги та координатно-вимірювальні машини.
Проєктам передує аналіз умов експлуатації, а за потреби — вимірювання вібрацій на місці встановлення машини. Завдяки цьому дібране рішення відповідає реальним умовам цеху, а не каталожним припущенням.
Типи застосувань та групи продуктів
Лабораторна техніка
Пневматика
Промислові віброзахисні елементи
Системи
Активні системи
Актуатори
Лабораторні столи
Растр
Установчі клини
Рівнювання
Фундаменти машин
Пневматика
Платформи SEM & CMM
Самовирівнювання
Вимірювання вібрацій
Частоти

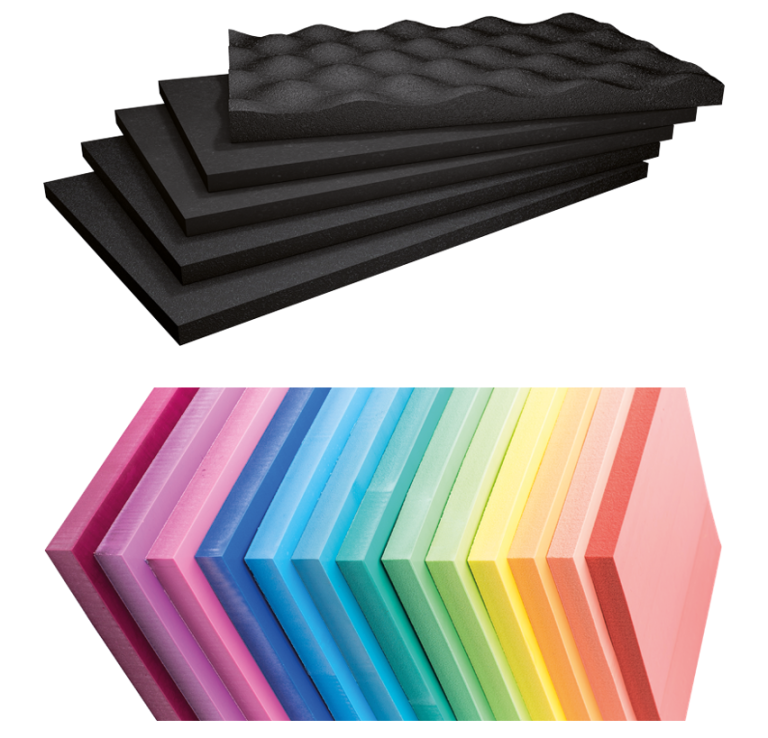

Віброзахисні мати
Будівельні

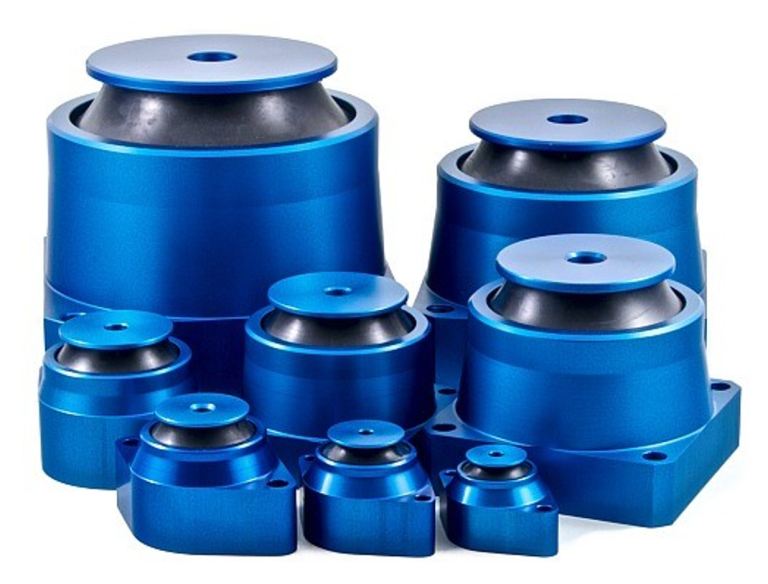

Універсальні віброзахисні елементи
Конструкції

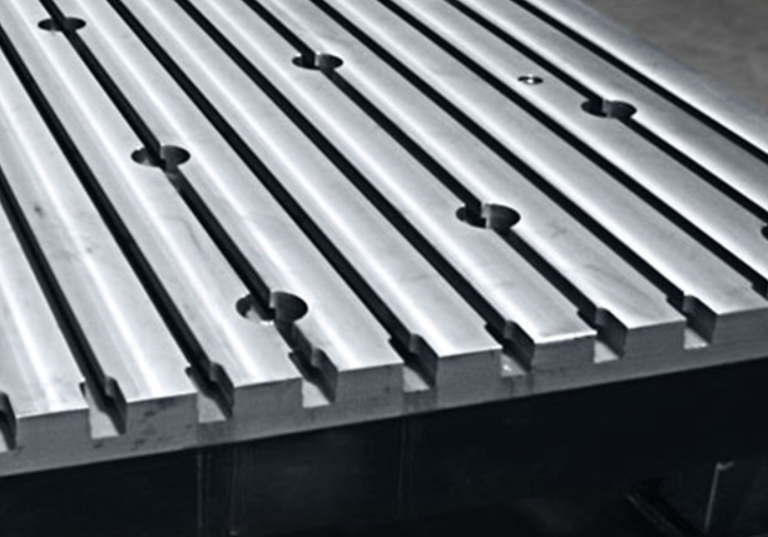

Монтажні плити
Кріплення

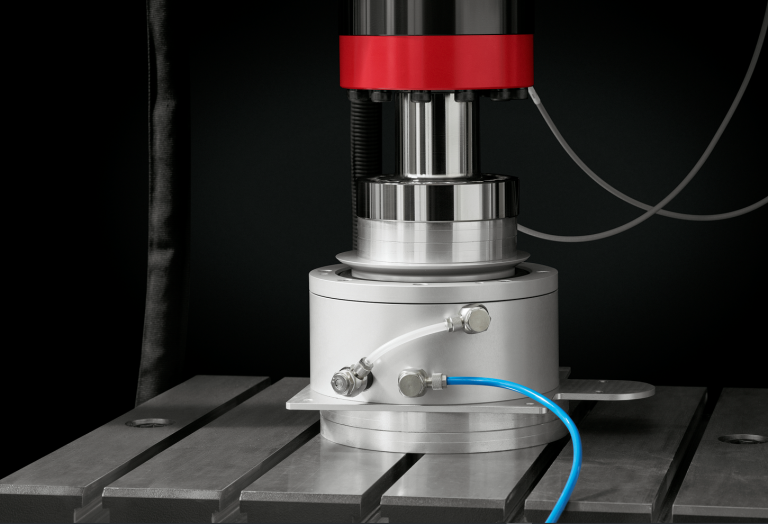

Тестові стенди
